 昭和30年代の高度経済成長に伴い、公共用水域の水質汚濁が社会問題となり、下水道の整備が強く叫ばれるようになりました。 それから約40年の間、下水道の整備・促進が積極的に進められ、現在では,都市部を中心に高い普及率に達しています。 しかし、下水道も年を経るにつれ老朽化が進みますが、都市部では取替えることも容易ではありません。 そこで私たち CPSシステム協会は、老朽化した管渠施設を環境にやさしい方法で蘇らせることで、 社会に貢献し下水道の将来を考えていきます。

 本工法は,カーボン成分を配合した常温硬化特性を持つエポキシ樹脂をガラス強化繊維に含浸させ, 加圧チューブに巻き付け,破損,浸入水等の不良箇所で管内面に圧着硬化させる技術です。 使用する加圧チューブはPVC素材を採用することにより,加圧時の形状安定性に優れ, 最高圧力 0.15 MPa までの内圧に耐えます。使用する全ての加圧チューブにおいて通水断面を設けたことにより, 下水を供用させたままでの施工を可能としました。また,取付け管加圧チューブは, 桝径 150 ㎜からの挿入が可能であり,曲管は 90°までを施工可能としました。
また、多くの自治体で入札要件とされている(財)下水道新技術推進機構の建設技術審査証明を取得しています。

工法紹介

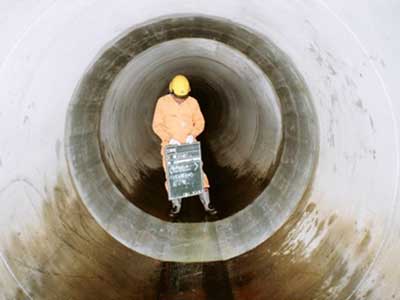

CWタイプ(大口径管)  大口径管内面補修(φ800~2,000mm) L=0.6~1.0m

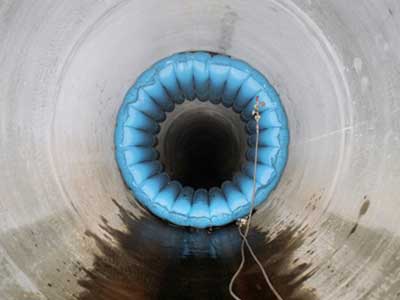

 パワーチューブを用いてジョイント部などの全周補修を実施することができます。
 通水断面を設けているため供用させたままの施工が可能です。

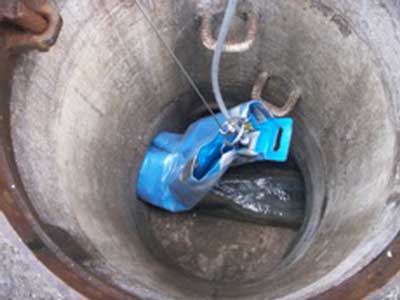

CM・CLタイプ(本管)  中小口径管内面補修(φ200~700mm) L=0.4~5.0m
 本管部の不良箇所を短時間・最小範囲で補修することができます。
 補修箇所が長部にわたる場合はCL(ロング)タイプを適用します。
CTタイプ(支管部)  支管部一体型内面補修(φ200~700mm)
 管ズレや侵入水が発生しやすい接合部を一体(T字型)で補修することができます。

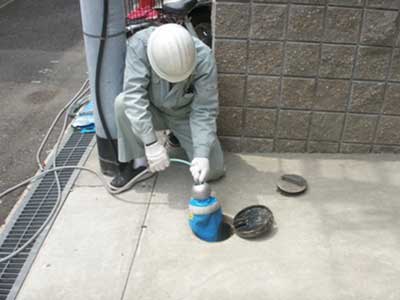

CAタイプ(取付管)  取付支管内面補修(φ150~200mm) L=1.0~5.0m
 取付管に多い曲管(90°以下)への対応も可能です。

基本性能

施工性 本管部 段差 30mm以下の継手部
隙間 50mm以下の継手部
水圧 0.05MPa、流量 3L/minの侵入水
取付部 段差 30mm以下の継手部
隙間 50mm以下の継手部
屈曲角 10°以下の継手部
曲がり角 90°以下の曲管部
水圧 0.05MPa、流量 3L/minの侵入水
耐荷能力短期曲げ強さ 200N/mm以上
短期曲げ弾性係数 10,500N/mm以上
耐薬品性下水道用強化プラスチック複合管(JSWAS K-2)と同等以上
耐摩耗性下水道用硬質塩化ビニル管(JSWAS K-1)と同等以上
水密性0.1MPaの内外水圧
耐高圧洗浄性15MPaの高圧洗浄水で剥離・損傷しない
